Доброго времени суток. Решил сделать обогреватель для своей колонии, потому что температура в комнате упала до +19. Просмотрел различные конструкции, и отметил одну особенность - везде нужно что-то докупать. Поэтому решил придумать что-то свое, и исключительно из подручных материалов (имеющихся почти в каждом доме).
Остановился на концепции термопленки, так как греется мало, по всей поверхности, и не надо городить блок питания (питается прямо от сети).
Итак, материалы и принадлежности:
- Две полоски стекла (3х7 см)
- Немного алюминиевой фольги
- Свеча О_о
- Клей, герметик и т. п.
- Ватная палочка или что-то похожее.
- Кусок двухжильного провода с вилкой.
- Паяльник
- Желателен мультиметр.
Начинаем делать аналог термопленки.

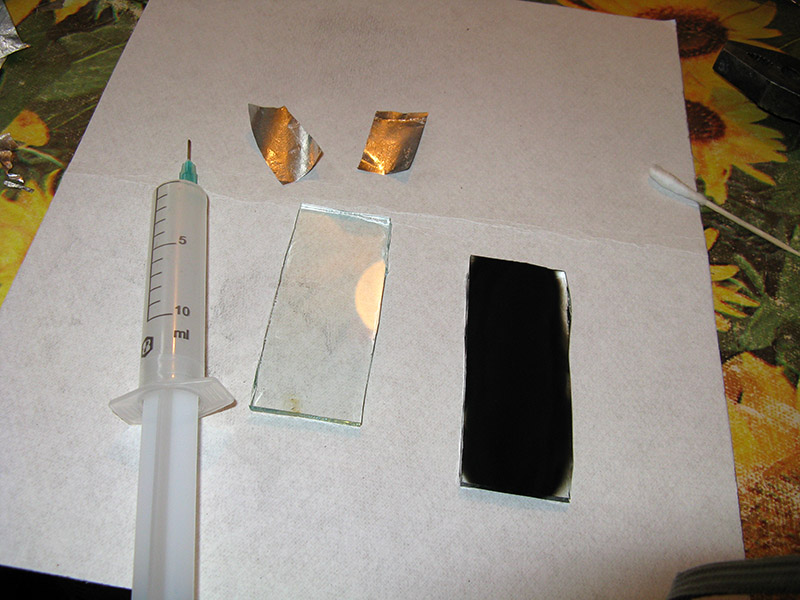

1) Протираем стекла от грязи и жира. Зажигаем свечу и начинаем закапчивать одно из стеклышек над пламенем. (с одной стороны) Я двигал стекло взад-вперед раз 30-40 и в процессе давал ему 3 раза остыть.
У нас получилась токопроводящая поверхность с высоким сопротивлением.
2) Удаляем лишнюю сажу по краям ватной палочкой. (0,5 см)
3) Вырезаем из фольги две маленькие полоски под ширину оставшейся сажи. Это будут электроды.
4) Аккуратно наносим клей на очищенную поверхность, ложим электроды, и накрываем второй пластинкой стекла. Прижимаем.
Вот собственно и все.
Испытания.
Сопротивление получившегося слоя около 40 кОм (мерял не напрямую, в мультиметре батарейка сдохла). Чем толще слой сажи, тем сопротивление меньше и больше температура, и наоборот. Расчетная мощность около 1,2 Вт. Вывод - включать можно.

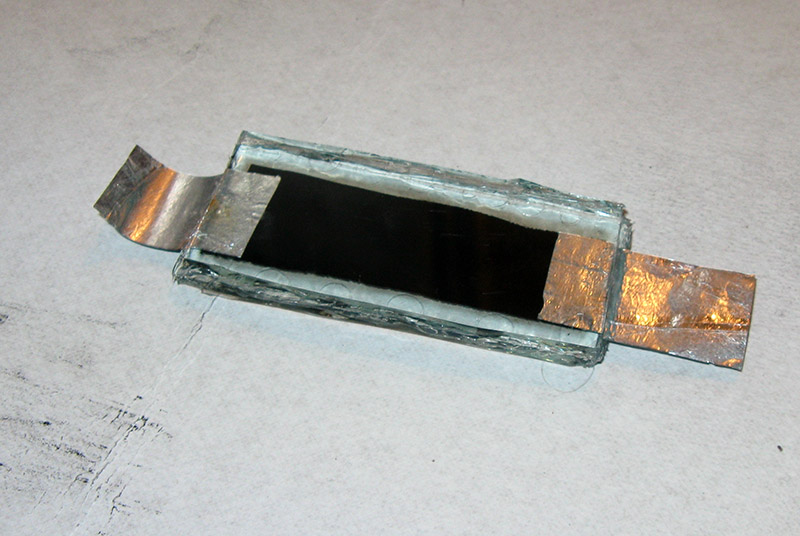

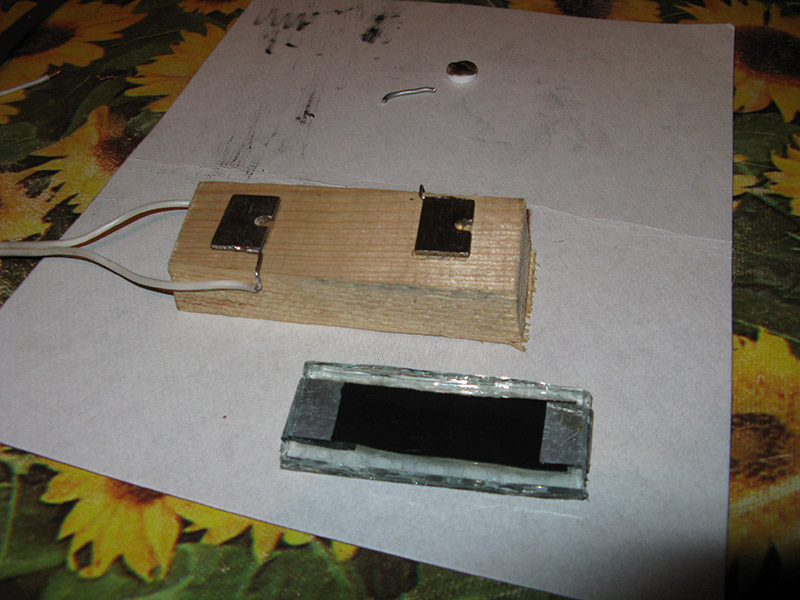

Выступающие концы фольги загнул и приклеил к стеклу снизу. С пайкой алюминия заморачиваться не стал и соорудил простую контактную площадку для испытаний.
После включения в сеть слой сажи начал мееедленно нагреваться и за 40 мин достиг температуры 37 градусов. Дальше температура расти отказалась. Наступил баланс теплообразования и теплоотдачи.
Выводы:
1) Результаты испытания меня порадовали. Все работает как и задумано при минимальных финансовых затратах. Потрачено всего лишь 0 р.
2) Это всего лишь прототип. Надо совершенствовать и экспериментировать.
3) Пожаробезопасно. ИМХО
И еще один важный момент: полоска сажи может быть совсем и не полоской, и даже не "змейкой", а рисунком. Простым черно-белым (вернее черно-прозрачным) рисунком. И все это можно реализовать как заднюю стенку формика.
