 Предлагаю придумать хорошую конструкцию формикария
Привет всем!
в свете того что я доделал-таки игрушку - т.е. фрезерный станок с ЧПУ, и вроде, уже и освоил как на нем вырезать почти все что хочешь...
предлагаю придумать совместными усилиями такую конструкцию формикария, которую можно было бы вырезать на этом станочке и чтобы она была функциональной и недорогой...
если мы придумаем действительно удобный формикарий, из доступных и недорогих материалов: я буду изготавливать их МНОГО и высылать желающим по цене почтовой пересылки...
высылать будем скорее всего не вообще всем желающим (я не миллионер), а что-то придумаем - ну типа у желающего должна быть колония, которую он ведет на сайте как минимум какое-то время...
естественно сделаем опытные образцы, которые сначала протестируют те кто примет участие в разработке...
сразу оговорюсь... исключаются материалы: металлы, очень твердые пластики и все виды камня...
гипс рассматривается только в варианте что он не точится а отливается - т.е. под гипсовые детали будет делаться форма для отливки со всеми необходимыми ходами/камерами...
мне понравилась идея Мирмика о кассетных формикариях, которую он поднял вот тут... только бы все продумать хорошенько и стандартизировать толщины/соединения/крепления и т.п.
так что ПРИСОЕДИНЯЙТЕСЬ все желающие!!!
удачи.
З.Ы. сейчас сижу рисую форму для отливания гипсовых вставок в коробки от конфет ферреро... если получится - придумаем пару тройку дизайнов ходов и я закажу такие формы из металла - гипсовые отливки уж точно будем высылать всем желающим по цене пересылки...
Колонияфункциональное образование, состоящее из материнской и дочерних семей, поддерживающих регулярные родственные отношения
Формикарий
искусственный муравейник. Колония
функциональное образование, состоящее из материнской и дочерних семей, поддерживающих регулярные родственные отношения
Привет antSettler!
Рад встретить вдумчивого человека!!!
1. пр песок: песок добавлять = утяжелять, + песок сильно царапает стекло, + выпадает и т.п.
2. пр добавки: я уже добавлял в гипс: песок, опилки, целюлозу, желатин, пва, вспенивал, аэросил, стекловолокно, базальтовое волокно...
3. про вес: посмотри у меня в блоге формикарий дисплейЮ из силикатного стекла с гипсовой плитой - 3кг... вроде не много, но неудобно...
не думай про увлажнение - в гипсе вода норм распределяется - думай про вентиляцию...
удачи.
З.Ы. прости что сжато - мало времени...
Формикарий
искусственный муравейник.
antfarmer, привет! Еще раз спасибо за совет. И правда, кассета формата А4 у меня вышла в 980гр., достаточно тяжеловата, хотя я и брал при расчетах категорию гипса с плотностью 1500 кг/м3, ПВХ и акрил. Сама плитка гипсовая вышла в 526гр. Можно, конечно, слегка снизить вес, если добавлять в гипсовую отливку немного песка, но боюсь этого будет не достаточно и мало значимо, пусть плитка и станет крепче. Кстати, есть ли опыт добавки в гипс песка? Примерные пропорции, размер гранул, как на увлажнение влияет? Конечно, по уму надо самому потестить, но как представлю сколько уйдет времени)), да и сам проект надо доводить до ума. Так что буду рад услышать про песок мысли-факты, плюсы-минусы. Заранее очень благодарен.
Привет antSettler!
По опыту эксплуатации я сделал вывод что лучше 2 модуля А5, чем один А4...
А4 есл он из стекла и гипса - тяжеловат и неустойчив.
удачи.
  antfarmer, здравствуйте! Спасибо за ответ, но вопрос был немного другой. Я понимаю всю прелесть и возможности окружающей нас стандартизации, и применение ее для меня основная цель при проектировании модульного кассетного формикария. По роду своей деятельности я всегда сталкиваюсь с такого вида модернизацией и плюсы форматов созданных Яном Чихольдом (А0-А8) знаю не по наслышке. Для меня главным вопросом остается противостояние двух форматов А4 и А5. Какой собственно говоря лучше подойдет для обширной аудитории любителей мурашей. Есть плюсы как у одного формата, так и у другого. Я говорю не только про удобство готовой конструкции, но и самом производстве деталей. Дело в том, что я начинал проектировать модуль-кассету в формате А4, и уже потом прочитал про предпочтение к А5. На данный момент спор разных форматов не так уж и актуален. Я думаю оба варианта форматов имеют право на существование даже в одной кассетной системе формикария, что, кстати, продвинуло меня к новому решению крепежей различных модулей. Формикарий
искусственный муравейник.
Привет antSettler!
Привязаться к формату А4/А5 - просто из удобства... на самом деле очень много вещей привязаны к этим форматам и мы этого даже не замечаем... ну лично для меня один из важных аргументов что многие полезности можно будет купить в магазине канц. товаров (красная пленка продается А4 формата), плюс для пересылки по почте есть замечательные коробочки для документов А4 - и они скорее всего будут всегда.
а увлажнение и удобство... хм... мое мнение что мурашам абсолютно все-равно в чем жить лишь бы условия были комфортные... я как-то бутылку выкопал а там целая цивилизация - нормально мураши обжились :)))
удачи.
Форумчане, здравствуйте! Ветка очень увлекательная, спасибо всем кто верит в идеальные модульные формикарии, предлагает свои идеи, задает вопросы и сомневается. Данная тема во многом мне помогла, за что отдельное спасибо antfarmer'у. Без сомнений ветка - кладезь полезностей! У меня собственно возник вопрос по габаритам модуля-кассеты. Изначально antfarmer предлагает стандартизировать его с форматом листа А4, далее наши конструкторы сходятся на мнении, что формат А5 подходит больше. Также господин Nit14788 обещал обосновать это решение. Дело в том, что меня довольно-таки живо интересует, чем обязан выбор в ползу формата А5. Если это связано лишь с мобильностью всей конструкции с приоритетом на минимальное занимаемое место на полке или на столе мирмиколога, то это одно. Если же выбор пал на данный формат из-за соображений дальнейшего ухода за формикарием, увлажнением, чисткой, быстрой и локальной заменой одной маленькой кассеты вместо вдвое большей и быть может дальнейшей зимовки в холодильнике, то это совсем другое. Прошу вас, форумчане, выскажите свое мнение по поводу габаритов модулей-кассет, чем оправдан выбор формата А5. Быть может именно вашими усилиями я не совершу ошибку, за которую будут расплачиваться мураши, а мне останется только депрессия и уныние. =)
ПСы: на данный момент меня смущали габариты модулей-кассет формата А4 только при зимовке в холодильнике, но минуту назад я определил опытным путем, что на одной из полок моего холодильника сможет поместиться порядка восьми кассет формата А4, хотя жена моя и настаивает на том, что в холодильнике зимовать никому не позволит. =) Формикарий
искусственный муравейник.
Жаль эту тему прочитал только сейчас. Намного бы меньше думал. У дураков умных людей мысли сходятся :)
Опишу свой модуль из оргстекла для мессоров. Для начала я их сделал 3 штуки (вернее заказал по своему чертежику, делали профессионалы за 2 дня) , посмотрим, как себя покажут.
Итак снизу - вверх:

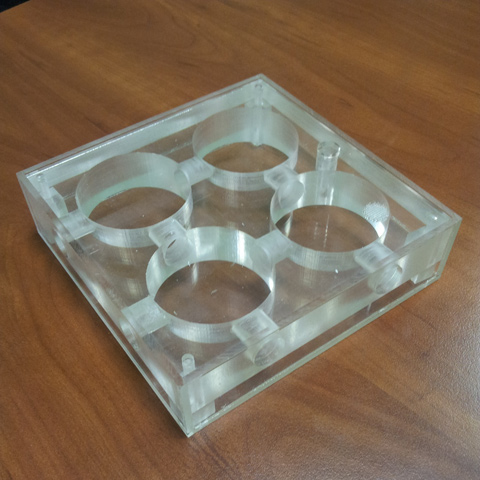

 1. Короб. В углах отверстия под болтики.  2. Кубики. 10х10х10 для поднятия основной плиты под гипс, тоже с отверстиями под болтики.  3. Основная плита. 130х130х20. Камеры диаметром 50. Ходы диаметром 14 просверлены. Дополнительное отверстие диаметром 10 для увлажнения. В углах - ну вы поняли.  4. Крышка. Отверстие 10мм для увлажнения. Ближе к правому углу много маленьких отверстий - вентиляция. В углах - как обычно.  5. И вот все вместе. В описание своей колонии http://antclub.ru/user/1812/colony сейчас выложу, как это выглядит в жизни.
И вот по этой ссылке http://www.ustream.tv/channel/antslife можно посмотреть как там себя ощущают жители онлайн :)  1. Короб. В углах отверстия под болтики.  2. Кубики. 10х10х10 для поднятия основной плиты под гипс, тоже с отверстиями под болтики.  3. Основная плита. 130х130х20. Камеры диаметром 50. Ходы диаметром 14 просверлены. Дополнительное отверстие диаметром 10 для увлажнения. В углах - ну вы поняли.  4. Крышка. Отверстие 10мм для увлажнения. Ближе к правому углу много маленьких отверстий - вентиляция. В углах - как обычно.  5. И вот все вместе. Колония
функциональное образование, состоящее из материнской и дочерних семей, поддерживающих регулярные родственные отношения |
1. Короб. В углах отверстия под болтики. |
2. Кубики. 10х10х10 для поднятия основной плиты под гипс, тоже с отверстиями под болтики. |
3. Основная плита. 130х130х20. Камеры диаметром 50. Ходы диаметром 14 просверлены. Дополнительное отверстие диаметром 10 для увлажнения. В углах - ну вы поняли. |
4. Крышка. Отверстие 10мм для увлажнения. Ближе к правому углу много маленьких отверстий - вентиляция. В углах - как обычно. |
5. И вот все вместе. | |
фейс палм! Семён Семёныч... XD
Привет izverg!
Это не карцер, а камера увлажнения...
удачи.
почему меня смущает глухая камера в верхнем углу?
это карцер? )))
Привет всем!
Вот наконец-то появилось свободное время и я засел за рисование.
Солидворкс - блин, странный во всю голову, но это ладно...
Начал с одного модуля, файл-чертеж параметрический, то есть все основные размеры вынесены в таблицу, можно изменить и все перестроится.
Вот какие переменные определены:
- "ширина" = 210мм
- "длина" = 150мм (это половинка листа А4)
- "отступ" = 10мм (камер от края, кол-во камер фиксированное 3х4)
- "высота" = 25мм
- "толщ. пластика" = 3мм (на схеме черное)
- "толщ. стекла" = 4мм (лицевое стекло не показано)
- "толщ. ПВХ" = 10мм (в чем ходы, на схеме типа под дерево)
- "выступ гипса" = 3мм (чтобы мураши не заползали между ПВХ и гипсом)
- "толщина хода" = 8мм (ширина хода)
- "глубина хода" = 5мм
- "диаметр трубок" = 10мм (переходных трубок)
Специально максимально упростил конструкцию, всё доступно, не дорогое, работа не трудоёмкая.
Естественно продумана и последовательность изготовления, отливки плиты, и сборки.
Прошу критики и теоретических выкладок.
Как обсудим/изменим/улучшим - сделаю тестовую модель с фотофиксацией и описанием - материалы в наличии.
Жду критики/обсуждения.
В ближайшее время выложу еще одну версию модуля, внешние размеры такие же изменения только в начинке.
удачи.
P.S. Кому интересно побаловаться с файлом, то SolidWorks у меня 2013й
P.P.S. Я нарисовал и "комод"+арена, причем две отличающиеся конфигурации, собираемые из одного набора запчастей, но ввиду того что в солидворксе... короче сначала надо определиться с модулем.
|
модуль |
анимация разборки |
|
