блог Обогреватель из фумигатора

Изображение пользователя Unbat.
Пробирочный инкубатор с муравьи  держу в книжном шкафу. На улице стало холодать, дома соответственно тоже, к тому же первый этаж. Решил проблему обогрева пробирки довольно дешего.

Материалы:
  • Фумигатор (25 руб. на рынке)
  • Провод (вилка + выключатель)
  • Радиатор от интеловского процессора
  • Термопаста
  • Остатки гипса от изготовления (примерно 2 столовые ложки)
  • Спичечный коробок
  • Кусочек проволоки

Разобрал фумигатор. Состоит он из нагревательного элемента (судя по всему это простой резистор, залитый чем-то типа гипса), светодиода-индикатора и резистора в цепи со светодиодом. Корпус я выкинул, мне он был без надобности. Всю электронную начинку я распаял и укоротил контакты на нагревательном элементе. Заново спаял, сделав конструкцию более аккуратной и компактной, припаял провод с выключателем. Супер-клеем зафиксировал провод на корпусе нагревательного элемента (достаточно маленькой капельки, это нужно для общей аккуратности конструкции) рис:1
Конструкцию поместил в коробок и заклеил прорези изолентой (тут не важно, как вы это будите делать) рис:2
Залил форму гипсом (лучше сделать несколько более жидкий гипс, чем обычно рекомендуют) рис:3
Оставил форму до затвердения (примерно час). Извлек из коробка. дал гипсу просохнуть и обработал отливку ножом и шкуркой. рис:4
Смазал отливку с нижней стороны (где виден нагревательный элемент) термопастой и закрепил проволокой на радиаторе. рис:5 рис:6
Не включайте обогреватель в сеть до полного высыхания гипса, сырой гипс проводит электричество. Для полной уверенности следует погонять обогреватель в тестовом режиме под наблюдением несколько часов.
В эксплуатации все просто: радиатор кладется рядом с пробиркой, температуру регулирую расстоянием между радиатором и пробиркой. Чтобы избежать нагревания того. на чем лежит радиатор, использую фольгу (блестящей стороной к радиатору).
С подключением девайся мураши стали вести себя заметно активнее.
Не рекомендую помещать радиатор со стороны инкубатора, где вода, это вызовет нагрев воды и отпотевание инкубатора, что не есть хорошо.
Конструкция была пристрелочной и в целом удовлетворила мои требования.

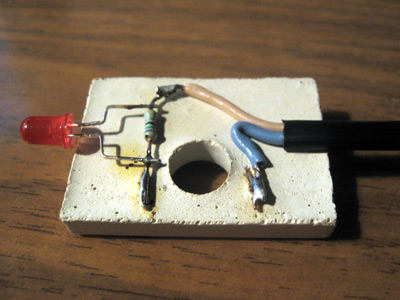

Пересобраный фумигатор

Помещаем в форму для отливки

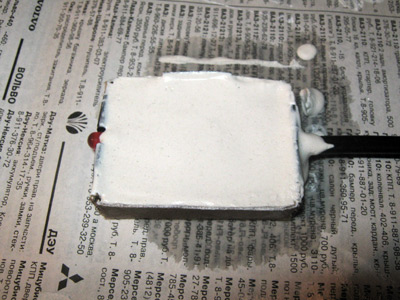

Заполняем гипсом

Отливка после извлечения из формы

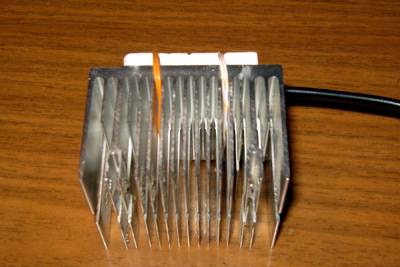

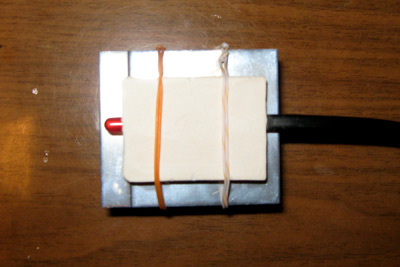

Нагревательный элемент на радиаторе

Нагревательный элемент на радиаторе
Lasius niger черный садовый муравей, black ant, garden ant
Формикарий
искусственный муравейник.
Пересобраный фумигатор
Пересобраный фумигатор
Помещаем в форму для отливки
Помещаем в форму для отливки
Заполняем гипсом
Заполняем гипсом
Отливка после извлечения из формы
Отливка после извлечения из формы
Нагревательный элемент на радиаторе
Нагревательный элемент на радиаторе
Нагревательный элемент на радиаторе
Нагревательный элемент на радиаторе
Обсуждение
Довольно забавно и просто, а светодиод для индикации? А у меня есть идейка исполозывать в виде нагревателя нихромовую проволку или полоску запитанную от блока питания + терморезистор:) нада попробывать сделать:)
Изображение пользователя Unbat.
Обсуждение
нихромовая проволока слишком сильно сама по себе раскаляется, проще использовать резисторы МЛТ
Изображение пользователя P a s h a.
Обсуждение
Светодиод наверное чтоб знать работает или нет...
Изображение пользователя Unbat.
Обсуждение
да, да, именно так, светит он совсем неярко и как индикатор - идеален
Изображение пользователя izverg.
Обсуждение
нужно было еще термопастой промазать прослойку между гипсом и радиатором... а так прикольно,себе такой сделаю при случае.
